Złącze węża wielokrotnego użytku SAE BSP ze stali nierdzewnej do węża gumowego R1, R2, R5
Złączki do węży wielokrotnego użytku to rodzaj złączek hydraulicznych, które można wielokrotnie stosować. Można je łatwo zdemontować i ponownie zamontować, co czyni je idealnymi w sytuacjach, gdy konieczna jest wymiana lub naprawa węży lub rur. Pozwala to zaoszczędzić czas i pieniądze w porównaniu z wymianą całej złączki.
OPIS

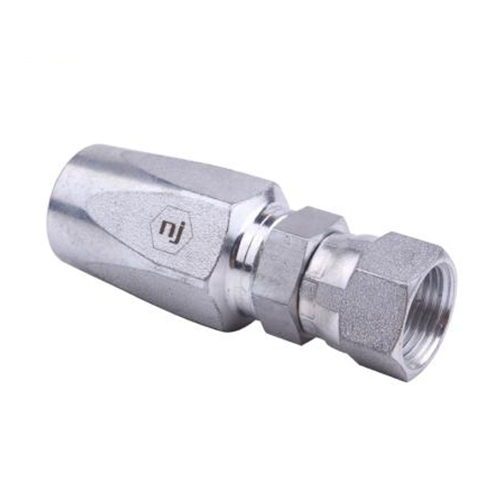

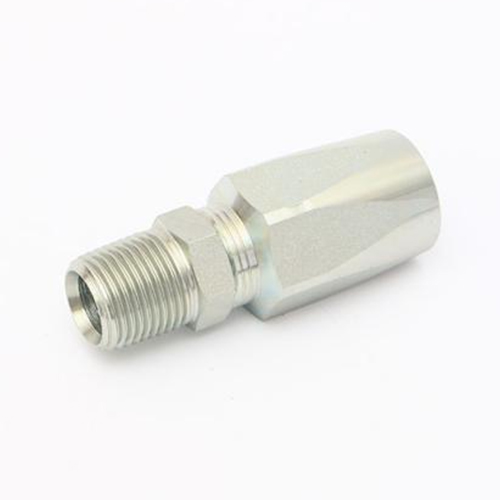

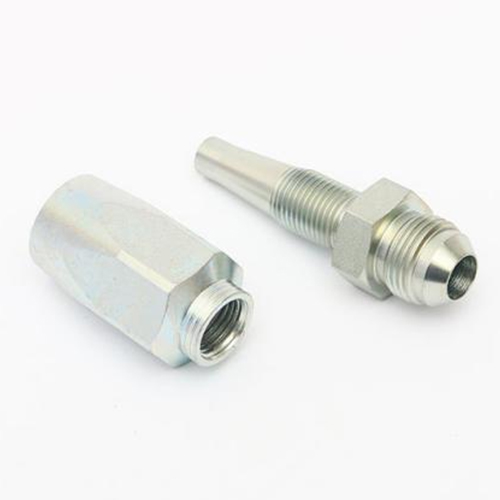

Złączki do węży wielokrotnego użytku zazwyczaj składają się z dwóch części – złączki (samego korpusu) i gniazda, które można podłączyć do gumowego węża lub rurki. Złączka i gniazdo są zaprojektowane tak, aby można je było ze sobą skręcić, tworząc bezpieczne i szczelne połączenie między tymi dwoma elementami.
Gwint złącza może być męski lub żeński, a złącza mogą być proste, kolankowe 45 stopni lub kolankowe 90 stopni, aby pasować do różnych środowisk instalacji.
Rodzaj gwintu po stronie gwintowanej: Aby spełnić wymagania norm aplikacyjnych różnych rynków i wymagania dotyczące ciśnienia roboczego złączek do węży wielokrotnego użytku w środowisku zastosowania, zapewniamy różne rodzaje gwintów i uszczelnień, jak poniżej:
Wielokrotnego użytku złączki do węży JIC (Joint Industry Committee): rozszerzane pod kątem 37 stopni, SAE J514
Zastosowano tuleję o kącie 37 stopni, aby zapewnić połączenie i spełnić normę SAE J514. Zazwyczaj stosuje się ją do niskociśnieniowych złączy prostych, kolankowych 45° i 90°, które pasują do różnych środowisk montażowych.
Złączki do węży wielokrotnego użytku NPT (National Pipe Thread): gwint stożkowy
Gwinty NPT cieszą się największą popularnością na rynku amerykańskim, zwłaszcza w Ameryce Północnej, dlatego też złączki wielokrotnego użytku NPT najlepiej sprzedają się w Stanach Zjednoczonych i Kanadzie.
Wielokrotnego użytku złączki wężowe ORFS (z uszczelką typu O-ring): uszczelka typu O-ring (SAE J1453)
Złącze ORFS to najpopularniejszy produkt do urządzeń wysokociśnieniowych na rynku, ponieważ jego uszczelka czołowa typu O-ring gwarantuje stabilną pracę pod ciśnieniem 6000 psi. Jeśli więc obawiasz się wycieków, złącze rozłączalne ORFS będzie najrozsądniejszym wyborem.
Złączki do węży wielokrotnego użytku BSP (British Standard Pipe): obejmują BSPP i BSPT, BS 5200
Złączki wielokrotnego użytku BSP obejmują BSPP i BSPT. Są one dość popularne w Europie i zapewniają niezawodne ciśnienie robocze. Klienci preferujący złącza NPT często wybierają również złącza BSP.
JIS: to gniazdo z 30-stopniowym kołnierzem, które pasuje do stożkowego gwintu rurowego JIS (JIS B2351)
JIS to również gwint brytyjski, powszechnie stosowany w Japonii. Choć grupa użytkowników jest niewielka, jest on bardzo niezawodny. Zazwyczaj wykorzystuje uszczelkę stożkową o kącie 30 stopni i jest zgodny z normą JIS B2351.
Dane techniczne
I8J - JIC FEMALE STRAIGHT
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | N | ||
| myślnik | Rozmiar | myślnik | Rozmiar | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

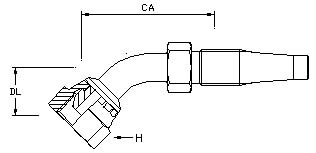

I8J4 - JIC FEMALE 45 BEND
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | DL | N | ||
| myślnik | BSP | myślnik | Rozmiar | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

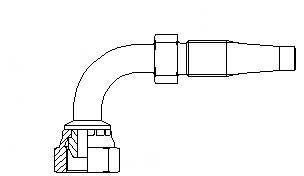

I8J9 - JIC FEMALE 90 BEND
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | DL | N | ||
| myślnik | Rozmiar | myślnik | Rozmiar | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC MĘSKI PROSTY
| Wątek | Wąż gumowy | Część nr | H | CA | ||
| myślnik | Rozmiar | myślnik | Rozmiar | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS FEMALE 90 BEND
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | DL | |||
| myślnik | Rozmiar | myślnik | Rozmiar | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP ŻEŃSKA PROSTA
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | N | ||
| myślnik | BSP | myślnik | Rozmiar | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |
I8B4 - BSPP ŻEŃSKA 45 ZGINANA
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | DL | N | ||
| myślnik | BSP | myślnik | Rozmiar | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1 "/ 11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP ŻEŃSKA 90 ZGINANA
| Wątek | Wąż gumowy | Część nr | H | H1 | CA | DL | N | ||
| myślnik | BSP | myślnik | Rozmiar | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1 "-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Uwaga: Jeśli chcesz użyć ich do węża gumowego R1 lub R2, dostarczymy je z naszymi gniazdami RN1 lub RN2, nazywanymi wtedy H8J-R1 / H8J-R2; jeśli chcesz użyć ich do węża gumowego R5, zmontujemy je z gniazdami RN5, numer naszej części to H5J.
Szczegóły
Do tej pory NJ oferowało złączki wielokrotnego użytku do węży gumowych SAE100R1AT, SAE100R2AT i SAE100R5. Z zadowoleniem przyjęlibyśmy również projekt złączy wielokrotnego użytku do węży 100R7, o ile klient dostarczyłby pełną i szczegółową dokumentację.
1. Wykończenie: zwykłe cynkowanie (Cr3, srebro), cynkowanie niklowane, niklowanie
2. Dostępne rozmiary: od 7/16-20” do 1-5/16-12”
3. Ciśnienie: dostępne dla niskiego ciśnienia, od 210 PSI do 500 PSI
4. Minimalne zamówienie: większość rozmiarów mamy w magazynie, więc nie ma minimalnego zamówienia; w przeciwnym razie minimalne zamówienie wynosi 500 sztuk na osobę
5. Materiał: stal węglowa (stal nr 45), stal nierdzewna (304 lub 316L), mosiądz
6. Norma: norma SAE/brytyjska lub zgodna z rysunkiem i próbkami (OEM)
7. Dostawa: 7–15 dni roboczych w przypadku zamówienia magazynowego i 30–45 dni w przypadku zamówienia produkcyjnego
